SKLWGY型渦輪流量計是一種測量準確的流量測量儀表，與相應的流量積算儀表配套可用于測量液體的流量和總量。廣泛用于石油、化工、冶金、科研等領域的計量、控制系統。配備有衛生接頭的渦輪流量傳感器可以應用于制藥行業。

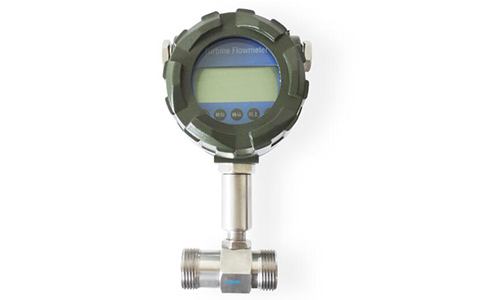

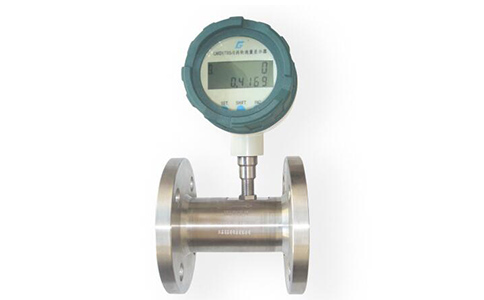

一體化渦輪流量計結構為防爆設計，可以顯示流量總量，瞬時流量和流量滿度百分比。電池采用長效鋰電池，單功能積算表電池使用壽命可達5年以上，多功能顯示表電池使用壽命也可達到12個月以上。一體化表頭可以顯示的流量單位眾多，有立方米，加侖，升，標準立方米，標準升等，可以設定固定壓力、溫度參數對氣體進行補償，對壓力和溫度參數變化不大的場合，可使用該儀表進行固定補償積算。
渦輪流量計工作原理
當被測液體流過傳感器時，在流體作用下，葉輪受力旋轉，其轉速與管道平均流速成正比。葉輪的轉動周期地改變磁回路的磁阻值，檢測線圈中的磁通隨之發生周期性變化，產生頻率與葉片旋轉頻率相同的感應電動勢,經放大后，進行轉換和處理。
渦輪流量計產品結構

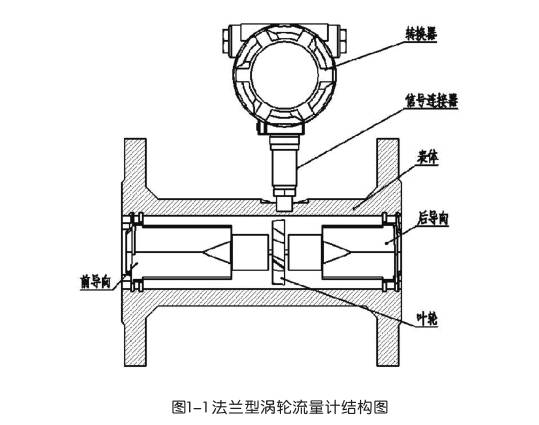

渦輪流量計的基本結構如圖1-1所示，它主要由表體、前導向、后導向、葉輪、信號連接器和轉換器等組成。
渦輪流量計材質說明
主要部件材質對照表
| 類型 |
表體 |
葉輪 |
前后導向 |
法蘭或卡箍/卡盤 |
常規 |
定制 |
常規 |
定制 |
常規 |
定制 |
常規 |
定制 |
螺紋連接 |
304 |
316 |
2Cr13 |
雙相鋼 |
304 |
316 |
- |
- |
法蘭連接 |
304 |
316 |
夾裝連接 |
碳鋼 |
304/316 |
卡箍連接 |
304 |
- |
說明：
*信號連接器材質均為304不銹鋼
*轉換器外殼材質均為壓鑄鋁合金
渦輪流量計技術性能
對于粘度較高的液壓油，機油，小口徑規格可以采用實流標定。
公稱
通徑DN
|
流量范圍m3/h |
流體
溫度℃ |
公稱壓力PN(Mpa) |
環境
溫度℃ |
相對
濕度％ |
最大壓力損失MPa |
基本誤差±0.2％ |
基本誤差±0.5％ |
基本誤差±1.0％ |
下限 |
上限 |
下限 |
上限 |
下限 |
上限 |
2A |
|
|
|
|
0.01 |
0.13 |
-20~+120 |
6.3 16 25 40 |
-25~+55 |
≤80 |
0.15 |
4A |
|
|
|
|
0.04 |
0.25 |
0.12 |
6A |
|
|
0.1 |
0.6 |
0.1 |
0.6 |
0.08 |
10A |
|
|
0.25 |
1.2 |
0.2 |
1.2 |
0.05 |
15A |
1.2 |
5 |
0.6 |
4 |
0.5 |
5 |
0.035 |
25A |
2 |
10 |
1.6 |
10 |
1 |
10 |
40A |
|
|
3 |
20 |
2 |
20 |
2.5 |
0.025 |
40B |
4 |
20 |
3 |
20 |
2.5 |
25 |
50A |
|
|
6 |
40 |
4 |
40 |
50B |
8 |
40 |
4 |
40 |
4 |
40 |
80A |
|
|
16 |
100 |
10 |
100 |
80B |
20 |
100 |
10 |
100 |
16 |
160 |
100A |
|
|
25 |
160 |
20 |
200 |
1.6或2.5 |
100B |
25 |
160 |
20 |
160 |
20 |
200 |
150A |
|
|
50 |
300 |
40 |
400 |
150B |
50 |
300 |
40 |
300 |
40 |
400 |
200A |
120 |
600 |
100 |
600 |
80 |
800 |
250A |
200 |
1000 |
160 |
1000 |
120 |
1200 |
1.6 |
300A |
|
|
250 |
1600 |
180 |
1800 |
渦輪流量計型號和規格
| 型號 |
規格代號 |
說明 |
SKLWG |
渦輪流量計 |
|
Q |
氣體 |
|
Y |
液體 |
公稱通徑 |
-2 |
2mm(管螺紋G3/8″) |
-4 |
4mm(管螺紋G1/2″) |
-6 |
6mm(管螺紋G1/2″) |
-10 |
10mm(管螺紋G1/2″) |
-15 |
15mm(管螺紋G1″) |
-25 |
25mm(管螺紋G11/4″) |
-40 |
40mm(法蘭型) |
-50 |
50mm(法蘭型) |
-80 |
80mm(法蘭型) |
-100 |
100mm(法蘭型) |
-150 |
150mm(法蘭型) |
-200 |
200mm(法蘭型或者插入式) |
-250 |
250mm(法蘭型或者插入式) |
-300 |
300mm(法蘭型或者插入式) |
精度等級 |
A |
精度1％ |
B |
精度0.5％ |
C |
精度0.2％ |
信號輸出 |
M |
一體化液晶顯示并帶4~20mA電流輸出 |
J |
配套流量積算儀分體顯示 |
S |
配套流量積算儀分體顯示并輸出4~20mA |
I |
4~20mA電流輸出 |
T |
一體化液晶顯示 |
P |
脈沖輸出 |
公稱壓力 |
C1 |
PN1.6MPa |
C2 |
PN2.5MPa |
C3 |
PN4.0MPa |
C4 |
PN6.3MPa |
C5 |
PN16MPa |
C6 |
PN25MPa |
C7 |
PN40MPa |
防爆要求 |
/NE |
不防爆 |
/EX |
防爆等級dⅡBT4 |
溫度要求 |
/NE |
常溫 |
/HE |
120℃≥高溫≥150℃ |
其它要求 |
/□ |
在訂貨時注明 |
渦輪流量計型號安裝注意事項

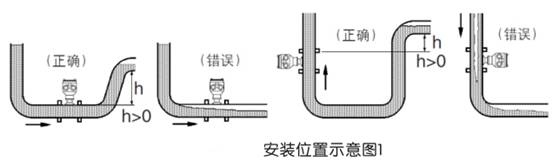

1.安裝位置
渦輪流量計管道必須完全充滿液體。重要的是，在任何時候，保持管道內完全充滿液體，否則流量顯示會受到影響，可能會導致測量誤差。

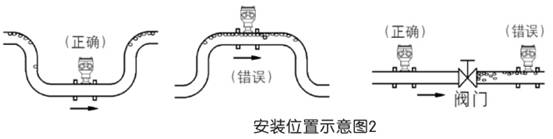

避免氣泡。如果有氣泡進入測量管，流量顯示可能會受到影響，可能會導致測量誤差。
2.安裝場所和要求
●傳感器應安裝在便于維修，管道無振動、無強電磁干擾與熱輻射影響的場所。

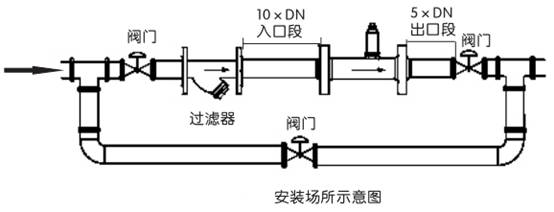

●水平安裝傳感器要求管道不應有目測可察覺的傾斜(一般在5°以內)，垂直安裝傳感器管道垂直度偏差亦應小于5°。在不能停流的場所，應裝旁通管和可靠的截止閥(見圖4-7)，測量時要確保旁通管無泄漏。
●在新鋪設管道裝傳感器的位置先接入一段短管代替?zhèn)鞲衅�，待掃線"工作完畢，確認管道內清掃干凈后，再正式接入傳感器。
●若流體含雜質,則應在傳感器上游側裝過濾器，管道內應定期清理排放沉淀雜質;若被測液體含有氣體，則應在傳感器上游側裝消氣器。過濾器和消氣器的排污口和消氣口要通向安全的場所。
●傳感器安裝在室外時，應有避免直射陽光和防止雨淋的措施。

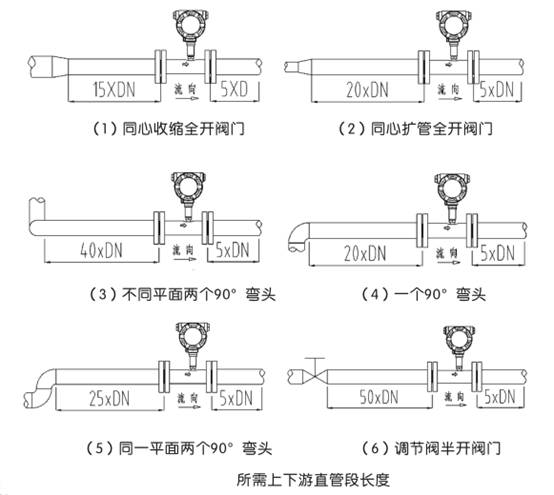

3.所需上下游直管段長度
渦輪流量計對管道內流速分布畸變及旋轉流是敏感的，進入傳感器應為充分發展湍流，因此要根據傳感器上游側阻流件類型配備必要的直管段或整流器，要求入口段和出口段直管段長度。
